作为液压系统领域最具权威性的颗粒污染度检测标准，nas1638自1964年由美国航空航天工业联合会（aia）发布以来，历经三次修订，始终主导着全球液压油清洁度评价体系。该标准通过量化不同尺寸颗粒的分布特征，为航空、工业设备、电力等行业提供了关键的质量控制依据，其技术框架与实施要点值得深入剖析。

一、标准核心架构：五维颗粒分布的量化分级

nas1638采用多尺寸段颗粒计数法 ，将液压油中的固体颗粒按直径划分为五个区间：5-15μm、15-25μm、25-50μm、50-100μm及>100μm。每个区间独立计数，最终污染等级由 最高污染段 决定。例如，某油样在5-15μm段为4级（≤712个/100ml），而50-100μm段为8级（≤720个/100ml），则整体判定为nas 8级。

标准共定义14个等级（00-12级），相邻等级颗粒浓度呈2倍递减关系 。以nas 00级为例，其要求每100ml油液中：

• 5-15μm颗粒≤125个
• 15-25μm颗粒≤22个
• 25-50μm颗粒≤4个
• 50-100μm颗粒≤1个

• 100μm颗粒为0

而nas 6级对应各区间上限分别为16,000、2,850、506、90、16个，颗粒浓度较00级激增128倍。这种分级体系既覆盖了微米级颗粒的精密控制，也兼顾了宏观污染物的监测需求。

二、技术实施要点：从采样到分析的全流程规范

1. 采样标准化：消除二次污染风险

• 位置选择：优先在油液流动稳定的区域（如油箱中部、回油管路）取样，避免底部沉积物干扰。
• 容器要求：使用经nas 00级清洁验证的专用取样瓶，如普洛帝生产的nas1638净化瓶，其采用高精度超声波清洗、1000级洁净风风淋工艺，确保容器本身不引入污染。
• 操作规范：取样前需排放部分油液以清除管路残留，取样量通常为100-200ml，且需避免气泡混入（气泡尺寸>100μm会导致大颗粒数异常增多）。

2. 检测技术：光学与激光的精准博弈

• 光学颗粒计数器：基于光散射原理，通过检测油液通过光路时的光强衰减，计算颗粒尺寸与数量。例如，普洛帝第七代双激光窄光颗粒计数器可实现0.4μm颗粒的精准检测，适用于实验室高精度分析。

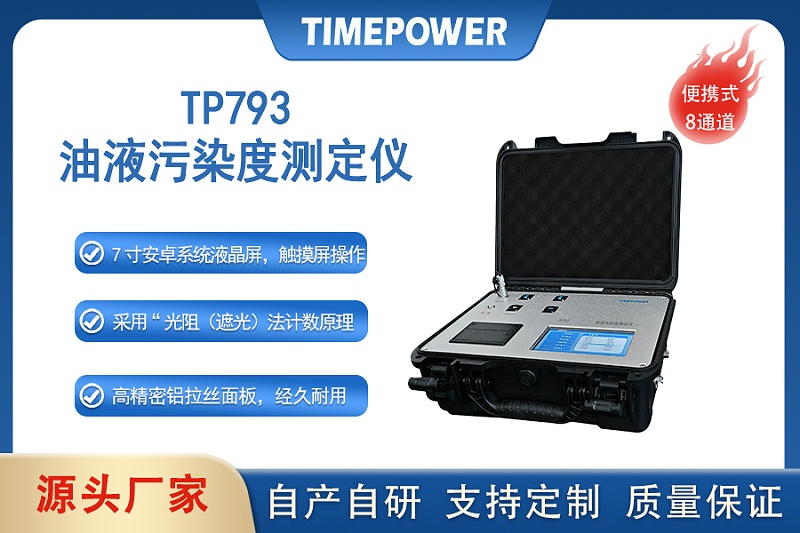

• 便携式设备：如贝克曼hiac pods ，支持现场快速检测，30秒内输出nas等级及颗粒分布报告，满足工业场景的即时需求。
• 校准体系：使用nas 1638标油（如nas 1638-6级标油）定期校准设备，确保测量准确性，校准周期建议每3个月一次。

3. 数据解读：等级判定的逻辑与局限

• 等级判定原则：取五个尺寸段中的最高污染等级作为最终结果。例如，某油样在5-15μm段为4级，15-25μm段为6级，则整体判定为nas 6级。
• 局限性分析：该标准未考虑颗粒形状、材质等因素，且“取最高等级”规则可能高估大颗粒的实际危害。例如，5-15μm颗粒对液压元件磨损的影响远大于50-100μm颗粒，但后者可能因等级更高而主导最终判定。
• 补充标准：建议结合iso 4406标准（关注5μm和15μm颗粒数）进行综合评估，例如nas 7级大致对应iso 16/13级（每毫升≥5μm颗粒数约640个，≥15μm颗粒数约80个）。

三、行业应用场景：从航空航天到工业制造的实践验证

1. 航空航天领域：液压系统的“生命线”

在飞机液压系统中，nas 1638标准是确保飞行安全的核心指标。例如，某型战斗机液压系统要求油液清洁度达nas 5级，以防止伺服阀阀芯卡滞或节流孔堵塞。实际检测中，若发现污染等级连续上升2级以上，需立即排查密封失效或过滤系统故障。

2. 工业设备领域：高压系统的精密控制

在高压液压系统中，nas 1638标准直接关联设备寿命与维护成本。例如，某钢铁企业的高炉液压系统要求油液清洁度维持nas 8级以下，超过nas 12级则需立即换油或过滤。通过定期检测，该企业将设备故障率降低了40%，年维护成本减少约200万元。

3. 电力行业：变压器油的污染监控

在电力变压器中，油液清洁度影响绝缘性能与设备寿命。nas 1638标准被用于监测变压器油中颗粒污染程度，例如某500kv变电站要求油液清洁度达nas 6级，通过实时颗粒计数分析，成功预防了因颗粒污染导致的绝缘击穿事故。

四、标准演进与未来趋势：从nas 1638到sae as4059d

尽管nas 1638仍是行业主流标准，但其局限性日益凸显。2011年发布的sae as4059d标准在nas 1638基础上增加了000级（更严苛的清洁度要求），并引入iso 11171校准方法，成为新一代液压油清洁度检测标准。然而，由于nas 1638在航空航天领域的深厚根基，其仍被广泛用于设备验收、维护保养等场景。

未来，液压油清洁度检测将向智能化、实时化 方向发展。例如，润滑卫士rhws-l系列清洁度监测传感器可实时感知油液状态，并通过物联网技术实现远程监控与预警。这类设备虽可能采用iso 4406等新标准，但其核心逻辑仍延续了nas 1638对颗粒分布的量化分析框架。

结语：标准的力量与行业的责任

nas 1638标准通过量化颗粒污染度，为液压系统提供了可操作的质量控制工具。其技术架构的严谨性、实施流程的规范性，以及行业应用的广泛性，使其成为工业领域不可或缺的“黄金标尺”。然而，随着设备精密化与智能化的发展，行业需在继承nas 1638精髓的基础上，探索更综合的检测体系，以应对未来挑战。
