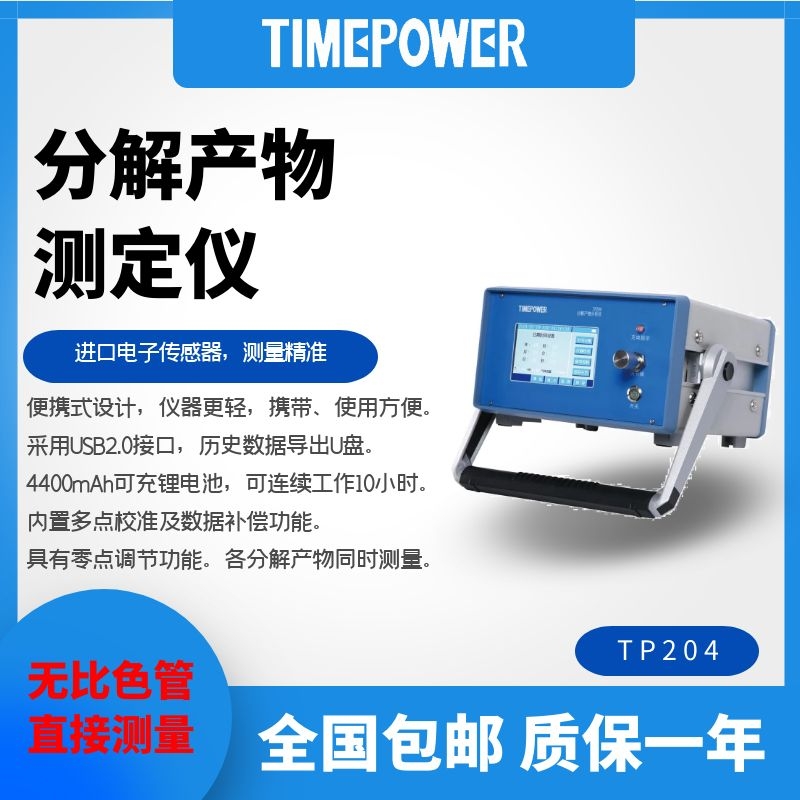

仪器概述

分解产物测定仪tp204采用 英国阿尔法电化学传感器，为用户提供了一种简单的sf6分解产物现场检测方法，使用过程中，连接到一个带压的充有sf6气体设备的气室中，让sf6气体以一定流速流过电化学传感器，分解产物测定仪tp204直接测量到sf6气体主要分解产物的含量，配合先进的检测流程和故障诊断软件，从而快速准确地检测出设备内部故障。

主要特点

分解产物测定仪tp204便携式设计，仪器轻便 ，携带、使用方便。

内部装有进口电子质量流量传感器，流量测试准确。

分解产物测定仪采用大容量设计，可存储100组测试数据。

5寸彩色触摸屏直接显示数据，直观易用。带曲线及数字两种显示。

分解产物测定仪tp204采用usb2.0接口，历史数据可通过接口导出到u盘。

分解产物测定仪tp204内置4400mah可充锂电池，一次充足可连续工作10小时。

测量数据带自动保存，及手动保存，可自由输入测量编号。

分解产物测定仪内置多点校准及数据补偿功能。具有零点调节功能， 各分解产物同时测量。

无需比色管，电化学传感器直接测量,内置采样泵，可以在测量结束时吹扫清洁管道。

工作原理

气体经减压阀、导气管进入分解产物测定仪tp204后，同时流入co、so2和h2s传感器进行检测，将co、so2和h2s浓度转化成相应电信号，通过运放、滤波电路后，送至微处理器和a/d转化器，将模拟信号转化成相应的数字信号，由lcd显示检测浓度的实际值。

仪器安装

开箱后,请按装箱单核对仪器的型号、规格及附件数量。

电池充电

注：分解产物测定仪tp204电池在出厂时已部分充过电，用户在首次使用时应先对电池进行充电，然后进行测量。分解产物测定仪tp204电池为内置型，不可强行将其拆下，否则将会影响仪器正常工作。

充电方法如下：

1.将随三芯电源线安装于插座上，然后连接电源。

2.充电完成后,先拔下电源，再将电源线从插座上拔下。

3、按下前面板开关按钮即可开机，再次按下电源开关按钮即可关机。

注：1、充电指示（红灯）和满电量指示（绿灯），首次充电所需时间较长，以后充电5小时以上即可充满。

按键说明

按键共5个,分别为：

参数设置:可进行时间设置、仪器校准、省点控制等操作。

启动测试:进入气体分解产物检测界面，直接显示测试数据。

数据查询:查询测试数据，可进行打印、u盘存储等操作。

帮助:气体测试操作步骤详解。

注意事项

1、分解产物测定仪tp204应放置在安全位置，防止摔坏。避免剧烈震动。

2、当检测气体中的co、so2和h2s浓度较高时，请将残存在导气管中的气体排除后再进行下一台设备的检测。

3、当被检测设备中的co、so2或h2s浓度超过正常值时，建议重新检测一次，确认检测结果是否正确。

4、调节气体流量时，流量调节阀应缓慢打开，使流量指示在0.2～0.3升/分钟范围之内。

5、分解产物测定仪tp204使用前，应及时充电。充电时只需将仪器自带的电源适配器插入充电口，无需打开仪器电源开关，仪器将自动充电，充电时间一般需要5个小时以上。
